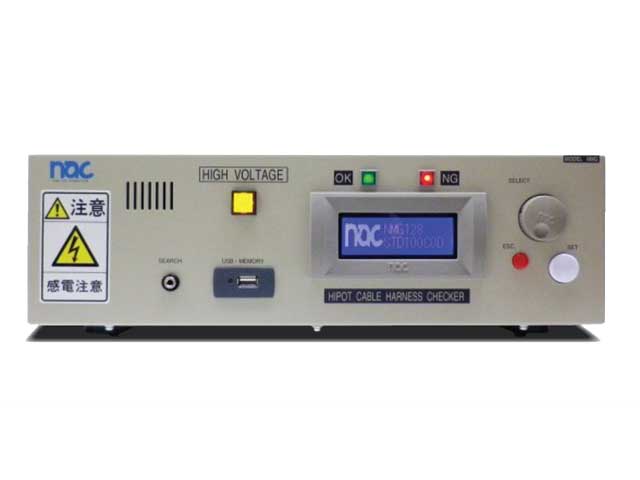

产品特点
1. USB驱动
l 搭载了USB记忆驱动
l 可储存655,36件配线数据
l 检测履历的保持管理（个别履历、综合履历）
l 主机记忆数据复制至USB记忆
l USB记忆数据复制至主机
l NMA→NMG的数据复制
l NMG→NMA的数据复制
l 使用USB记忆期待自动检测（自动检测功能）
l 使用USB记忆自动更新主机固件
2. AHVC（AUTO HIGH WOLTAGE CONTROL）搭载
高压输出时，搭载了交流电在1个周期内的负担调节的AHVC。提高了检测的安定性。
3. HS3概念搭载
HS3概念为在高压检测时，监视被测物在78μs的短周期的放电现象，放电发现后，在短时间内对印加的高压进行收敛，并判定NG的方式。此方式，再现高压检测，且可大限度的减少被测物因高压压力所受的影响
4. 支持WireExpress Hi-pot
作为NACMAN特征之一，适用于几乎NACMAN所有的检测仪。WireExpress Hi-Pot准照ISO管理标准，可简单的制作编辑检测数据。
5. 采用长寿命的PHOTO-MOS
6. 操作简单
l 旋转按钮和阶层菜单，实现了操作的简单化
l 3个按钮，操作简易
7. 多语种版本
l 活跃在世界各地，电源国内外均可使用
l 语种有日语版/英语版/中文版三个版本 （注：中国区域内的销售仅支持中文系统）
8. 便于校正，降低校正成本
l 校正费用大幅度降低
l 使用USB驱动，可将主机的数据复制于USB，便于数据的保存
9.
l 多64/128/192/256点（参考机型）可检测任何配线
l 高压切换回路采用PHOTO-MOS，实现了长期间的免维护
l 可设定判定电阻值，支持高品质的检测
l 搭载导体电阻检测功能，能满足高性能的检测
l 具备分段检测功能，可检测带有开关的变化状态线束
l 具备扫描型瞬断检测功能，可检测瞬间断线
l 具备检测单端线束的2种先进的搜索功能
l 检测结果由BEEP音和显目的LED点灯提示，NG内容显示于液晶页面
l 内存记忆为454件（NMG64），可登陆品号和品名，USB记忆为65536件，便于多品种的检测
l 检测端点具备浪涌保护功能，提高了设备的信赖度
参数规格
|
产品名称 |
NMG64 |
NMG128 |
NMG192 |
NMG256 |
|
|
大检测点数 |
64 |
128 |
192 |
256 |
|
|
大检测回路数 |
32 |
64 |
96 |
128 |
|
|
仪器内容大记忆数 |
680件 |
407件 |
291件 |
226件 |
|
|
USB卡大记忆数 |
65536件 |
||||
|
连续检测 |
配线检测 |
〇 |
|||
|
导通电阻检测 |
〇 |
||||
|
耐压检测 |
〇 |
||||
|
绝缘检测 |
〇 |
||||
|
瞬断检测 |
〇 |
||||
|
配线再检测 |
〇 |
||||
|
搜索功能 |
单纯搜索 |
〇 |
|||
|
顺序搜索 |
〇 |
||||
|
任意搜索 |
〇 |
||||
|
检测端子用端口 |
64PIN（MIL-C-6434） |
||||
|
检测端子用端子数 |
1 |
2 |
3 |
4 |
|
|
显示操作 |
表现方式 |
32dot*128dot STN-LCD LED |
|||
|
操作方法 |
1周24点旋转钮，SET键，ESC键进行选择菜单 |
||||
|
语音 |
中文 |
||||
|
外部打印机接端口 |
标准装备：DSUB-25S接口 |
||||
|
可连接的打印机 |
具备16Kbyte字节缓冲区的打印机 |
||||
|
通信用接插口 |
USB-B type |
||||
|
USB接插口 |
与FAT32形式的USB记忆相对应 |
||||
|
|
OK |
无电压a接点，接点容量仅限1A30VDC或0.5A125VAC以下的电阻负荷 |
|||
|
NG |
无电压a接点，接点容量仅限1A30VDC或0.5A125VAC以下的电阻负荷 |
||||
|
信号间隔 |
500msec±64msec |
||||
|
输入信号 |
外部开始 |
a接点输入 64ms以上的所需状态 |
|||
|
数据保存时间 |
5年以上（1气压20℃ 40%湿度的环境） |
||||
|
电池使用寿命 |
5年以上（1气压20℃ 40%湿度的环境） |
||||
|
电源 |
AC90V～AC240V 50/60Hz 17VA～25VA以下 |
||||
|
外形尺寸 |
宽350mm×高80mm×深240mm |
||||
|
重量 |
约7.5Kg |
约8.0Kg |
约8.5Kg |
约9.0Kg |
|
|
环境条件 |
温度：5℃～40℃ 湿度：5%～70% |
||||
注1：因打印机机型不同，有可能会影响正常的打印
检测规格
|
配线检测 |
检测电压 |
大DC3.3V±10% |
|
|
检测电流 |
大3.3mA±10% |
||
|
配线判定值 |
200Ω～20KΩ±10% |
||
|
导通电阻检测 |
检测电压 |
大DC3.3V±10% |
|
|
检测电流 |
大3.3mA±10% |
||
|
导通电阻判定值 |
50Ω～20KΩ±10% （未满50Ω为参考值） |
||
|
耐压检测 |
检测电压（R.M.S.） |
AC100V～AC500V±5% （10V/段） |
|
|
漏电流 |
0.5mA～5.0mA±5% （0.5mA/段） |
||
|
检测时间 |
0.5秒～99.9秒 （0.1秒/段） |
||
|
NG判定方式 |
确认放电现象或超过漏电流值时 |
||
|
放电功能 |
被测各点检测后进行放电 |
||
|
高电压切换时间 |
各检测点的切换时间大需要5秒 |
||
|
绝缘电阻检测 |
检测电压 |
DC100V～DC500V±10% （10V/段） |
|
|
检测电阻值 |
10MΩ～1,000MΩ±10% （10MΩ/段） |
||
|
检测时间 |
0.5秒～99.9秒 （0.1秒/段） |
||
|
NG判定方式 |
确认放电现象或未满电阻值时 |
||
|
放电功能 |
被测各点检测后进行放电 |
||
|
高电压切换时间 |
各检测点的切换时间大需要5秒 |
||
|
检测方式 |
测定型 |
达到检测时间时进行判定 |
|
|
监视型 |
在检测时间内超过检测电阻值时判定为OK |
||
|
高电压加压方式 |
自动式 |
256点全体的加压大8次完成 |
|
|
矩阵式 |
256点全体的加压大40次完成 |
||
|
扫描式 |
一对其他所有的配线之间分别进行加压 |
||
|
扁平式 |
作为2列扁平式接插口组使用进行2次加压 |
||
|
|
自动式 |
自动式→矩阵式→扫描式 |
|
|
矩阵式 |
矩阵式→扫描式 |
||
|
扁平式 |
扁平式→矩阵式→扫描式 |
||
|
NG点测试(*2) |
扫描时对发现的NG故障处进行一对一的个别检测 |
||
|
瞬断检测(*2) |
检测电压 |
大DC3.3V±10% |
|
|
检测电流 |
大3.3mA±10% |
||
|
断线判定值 |
200Ω～20KΩ±10% |
||
|
检知时间（扫描方式） |
检测回路数 x 4msec.以上的瞬断 |
||
|
检测时间 |
2秒～999秒（或直至按下SET键） |
||
在此的电阻值，包含端口接触电阻和被测物的固有电阻值，
（*1）自动转移为在发现NG时，变更高压印加方式，再次进行检测。不是NG不进行自动转移
（*2）扫描时发现超过4件以上的NG时，不再继续NG搜索
（*3）瞬断为瞬断断线是指只有在段测物受到振动撞击是发生的一时的瞬断症状。
