一、主要用途：
1、轴类零件圆度、同心度、圆周跳动、断面差的精密测量
2、轴类零件外圆及内圆参数的同时精密测量
3、轴类零件多点参数的同时精密测量；
4、快速测量、断差面、内圆及外圆可同时测量
二、特点：
1、标准精度0.005mm和高精度0.002mm；
2、快速测量节省时间；
3、操作方便、通用性强；
4、轻便易搬、维护简单；
5、操作环境要求不高；
6、可依据零件特殊性专门定制。
三、择同心度测量仪需要确认三个部分
1、标准精度和高精度；
2、旋转工作轴；
3、量表规格和其它配件（量表支架、标准杠杆表支架、侧面杠杆表支架、导轨末端支架等）。

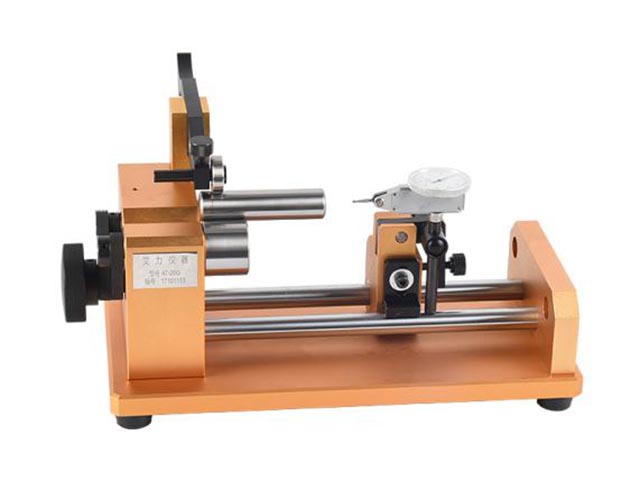

同心度测量仪标准型号分类
|
型号 |
类型 |
适用直径（mm） |
适用长度（mm） |
综合精度（μm） |
|
A-10 |
单杠杆表型 |
3-25 |
102 |
5μm |
|
A-20 |
单杠杆表型 |
10-50 |
152 |
5μm |
|
A-40 |
单杠杆表型 |
20-102 |
203 |
5μm |
|
K1-10 |
双杠杆表型 |
3-25 |
102 |
5μm |
|
K1-20 |
双杠杆表型 |
10-50 |
152 |
5μm |
|
K1-40 |
双杠杆表型 |
20-102 |
203 |
5μm |
|
K2-20 |
量表/杠杆表型 |
10-50 |
153 |
5μm |
|
K2-40 |
量表/杠杆表型 |
20-102 |
203 |
5μm |
|
A-10G |
单杠杆表型 |
3-25 |
102 |
2μm |
|
A-20G |
单杠杆表型 |
10-25 |
152 |
2μm |
|
A-40G |
单杠杆表型 |
20-102 |
203 |
2μm |
|
K1-10G |
双杠杆表型 |
3-25 |
102 |
2μm |
|
K1-20G |
双杠杆表型 |
10-50 |
152 |
2μm |
|
K1-40G |
双杠杆表型 |
20-102 |
203 |
2μm |
|
K2-20G |
量表/杠杆表型 |
10-50 |
152 |
2μm |
|
K2-40G |
量表/杠杆表型 |
20-102 |
203 |
2μm |
四、操作须知
1、请将仪器放置在干燥、清洁的环境中，不能直接暴露在阳光直射或潮湿的地方，避免高温和剧烈震动。
2、同轴度测量仪是壹种精密仪器，在运输和移动过程中，应小心轻放，避免冲击和碰撞。
3、为了不影响仪器的确保度，应使用干凈的软布或脱脂棉蘸纯酒精或专用清洗剂擦拭“旋转工作轴”和“导向轴”，避免用手触摸和直接擦拭。
4、定期对仪器做防锈、清洁等保养工作，防止酸性（腐蚀性）等物质接触仪器表面。
5、使用时仪器应水平放置，以防止在测量过程中工件轴向移动。
五、使用方法：
1、根据被测工件大小调节“压轮”高度，使“压轮”能够以合适的压力压住被测工件。
2、通过“操作手柄”升起“压轮”，将被测工件放置在“旋转工作轴”上，然后将“压轮”归位。
3、调节“表架”的高度，并将其移动，使千分表（百分表）测头接触被测工件表面，调整表盘指针归零。
4、调节“杠杆表”测头至被测工件合适位置，并使之接触工件表面，调整表盘指针归零。
5、旋转手轮，根据实际情况微调表头，完成读数。
