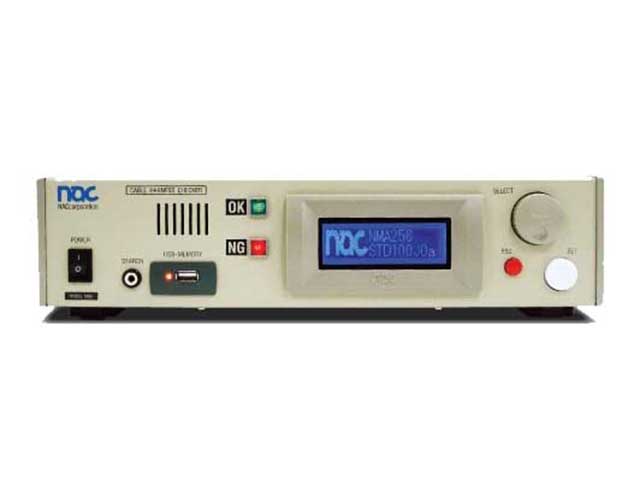

NMA系列
l 使用USB的新功能：
l 可保存约65,000件的配线数量
l 自动保存检测履历
l 保存方式为CSA,可使用EXCEL表格计算软件
l 使用USB内存记忆，直接进行检测
l 使用USB记忆中所保存的配线数据自动执行操作
显示汉字采用编码器操作：
l 操作简单的旋转按钮和分层菜单
l 中文显示
l 电源世界通用
不同功能的版本：
l 可变电压（0.2~2.0V）版
l 双绞线检测板
l 适用于NACMAN综合检测软件WireExpress
l 最大128/256/384（机型）。可满足各种配线的检测
l 可设定判定电阻值，提供高品质的检测
l 搭载导通电阻检测，可满足更高性能的检测
l 具备分段检测功能，可检测带有开关的有变化状态的线束
l 具备先进的单端线束的搜索功能
l 具备便于工装制作，原型线束制作的搜索功能
l 检测结果由提示音和鲜明的LED灯提示，NG显示与液晶画面
l 内部记忆可储存454件（NMA128）品号或品名
l USB内存为65,536件，适用于多品种的检测
其他：
l 具备自动修正的功能，确保精度和安定性
l 标准打印端口，可输出打印检测结果
l 标准装备的外部端口，可输出检测开始/OK输出/NG输出
l 可选择3中OK音/NG音
l 内部搭载了日历功能，可打印检测结果的日期和时间
l 连接标签打印机可打印条形码标签
l 串行通信标准装备，可连接WireExpress
产品规格：
产品名称
NMA128
NMA256
NMA384
测试点数
128
256
384
回路数
64
128
192
内存记忆数（个）
453
239
162
USB内存记忆数
65,536（可根据USB的使用内存）
检查内容
配线测试
○
瞬断检测
○
导通电阻测试
○
搜索
○
检测端子用端子数
2
4
6
用户接口
表示方式
32dot*128dot STN-LCD附带LED背景灯
操作方式
1周24个旋转钮，SET,ESC-SW键旋转方式
信息
中文（简体字）表示.BEEP音
外部打印用的端口
标准装备：DSUB-25S连接器（标准通信端口）
可以连接的打印机（注1）
具备16Kbyte字节缓冲区的打印机
USB连接器
Type-A（USB连接器上不要插入USB存储器以外的东西）
输出信号
OK
无电压a接点.接点容量（1A30VDC或者是只限于0.5A125VAC以下的电阻负荷）
NG
无电压a接点.接点容量（1A30VDC或者是只限于0.5A125VAC以下的电阻负荷）
信号期间
在500msec±64msec（不含振动的期间）
输入信号
外部开始
A接点输入.64ms以上的连接（短路）状态是必要的
数据保存开始
在1气压20℃湿度40%的环境中5年以上
电池保存寿命
在1气压20℃湿度40%的环境中5年以上
电源
AC90V~AC240V 50/60Hz 17VA(NMA128),20VA(NMA256),25VA(NMA384)
外形尺寸（不含突起的部分）
宽350mm*深240mm*高80mm
主机重量
约3.2kg
3.4kg
3.8kg
温度：5℃~40℃ 湿度：5%~70%（没有结露的状态）
*1阶段检查的NG信号保持至解除SET开关的NG货ESC开关的NG为止。注1：因打印机的机型不同，也有不能正确印刷出来的情况
检测规格：
|
产品名称 |
NMA系列 |
|
|
配线检测 瞬断检测 取样/搜索 |
检测电压 |
DC2.5Vmax |
|
检测电流 |
25mAmax |
|
|
配线断定电阻值 |
10Ω~200KΩ±10% |
|
|
检测导通电阻 |
检测电压 |
DC2.5Vmax |
|
检测电流 |
25mAmax |
|
|
导通测定电阻值 |
10Ω~200KΩ±10% |
|
|
瞬断检测 |
检测时间 |
（扫描方式）0.5msec/回路(min) 以上的瞬断 |
|
检查时间 |
2秒～999秒（到SET-SW押下为止） |
|
